贴片电阻的焊接教程与技巧


进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接



在焊接前我们特别提到工具:

最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!
言归正传:
首先把IC平放在焊盘上!

IC电路
IC电路

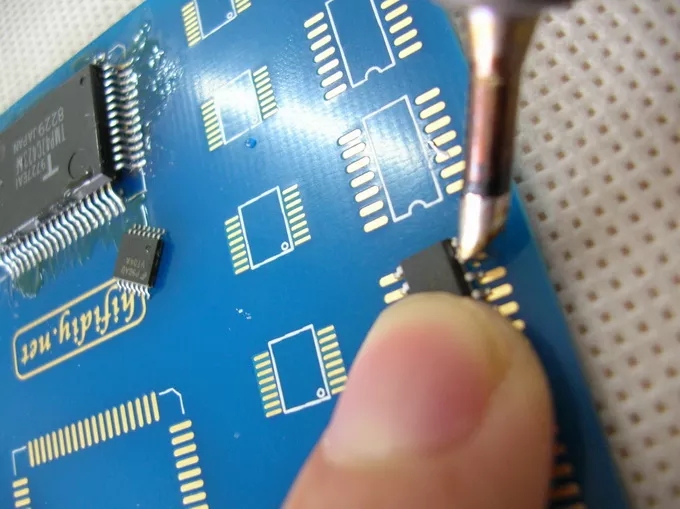

对准后用手压住!
IC电路

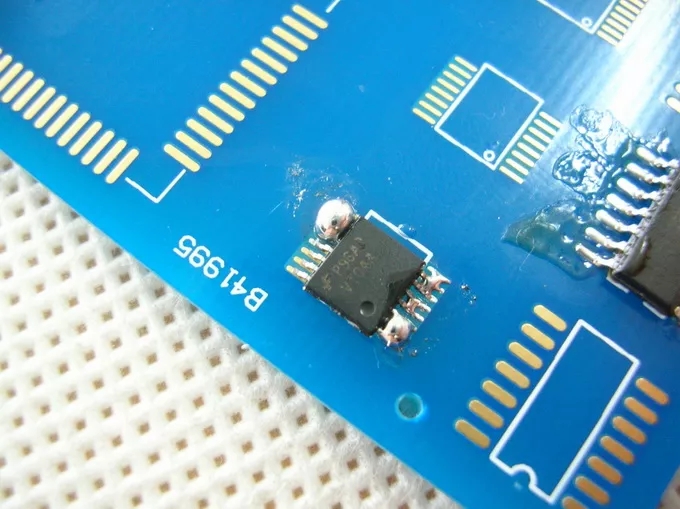

然后使用融化的焊丝随意焊接IC的数个脚来固定IC!
IC电路

四面全部用融化的焊丝固定好!

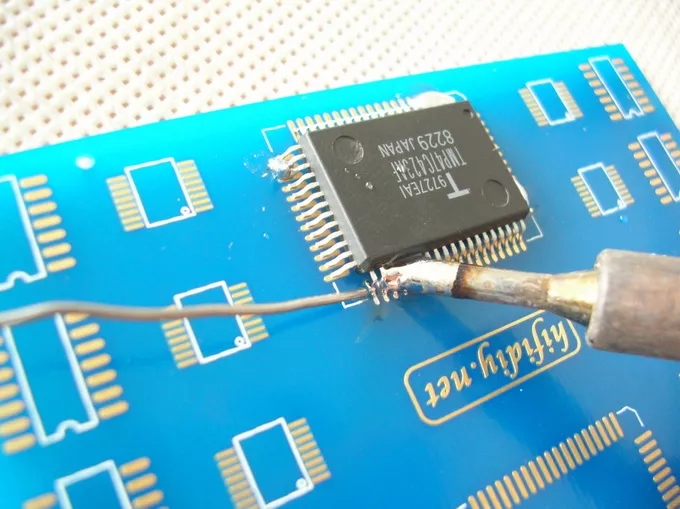

固定好后在IC脚的头部均匀的上焊丝!


四周全部上焊丝!


接下来就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!
电路板

把烙铁头放入松香中,甩掉烙铁头部多余的焊锡!
电路

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分!
电路
电路

接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动!关键字:抖!
电路

重复以上的动作后达到以下的效果!
电路

四面使用同样的方法!
电路

固定贴片!
电路

粘上焊锡

固定IC脚

拖焊!
电路

SSOP的操作!
电路

焊接完成后的效果!
电路

电路
表面很多松香!
电路
用酒精清洗!

最终的效果!

以上就是IC贴片电阻的焊接教程与技巧,

本文由网络资料整理得出,如有侵权请联系我们删除
